Hộp nối loadcell 8 đầu Analog là thiết bị dùng để kết nối tín hiệu từ tối đa 8 cảm biến lực (loadcell) về một đầu ra duy nhất để đưa vào bộ chỉ thị cân (đầu cân). Đây là thiết bị không thể thiếu trong các hệ thống cân ô tô điện tử lớn hay các ứng dụng cân công nghiệp có nhiều loadcell hoạt động đồng thời.
Hãy cùng Tân Phát tím hiểu xem nguyên lý hoạt động, cách đấu nối và sử dụng thiết bị này như thế nào trong bài viết chi tiết dưới đây!

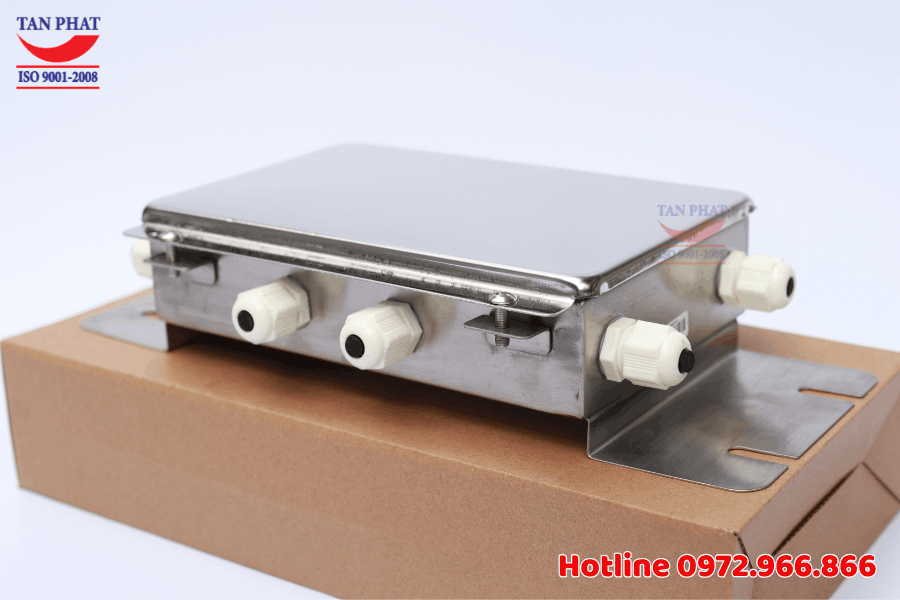

Hộp nối tín hiệu loadcell analog 8 đầu nhập khẩu chính hãng Keli.
Một bộ cộng tín hiệu cảm biến 8 cổng tiêu chuẩn bao gồm:
a. Vỏ bảo vệ bên ngoài
- Chất liệu: Inox 304 cao cấp chống gỉ
- Đặc tính: Thiết kế kín, chống nước, chống bụi bẩn đạt tiêu chuẩn IP65 để bảo vệ bo mạch bên trong khỏi môi trường khắc nghiệt, tăng tuổi thọ sử dụng
- Phụ kiện: Có các đầu siết cáp để luồn dây tín hiệu, chống ẩm, chống rỉ sét tại các điểm nối
b. Bo mạch điện tử
- Bo mạch in trung tâm: Nơi xử lý toàn bộ tín hiệu điện tương ứng với các chân tín hiệu của loadcell
- Biến trở tinh chỉnh góc
- Hệ thống mạch chống sét và chống nhiễu

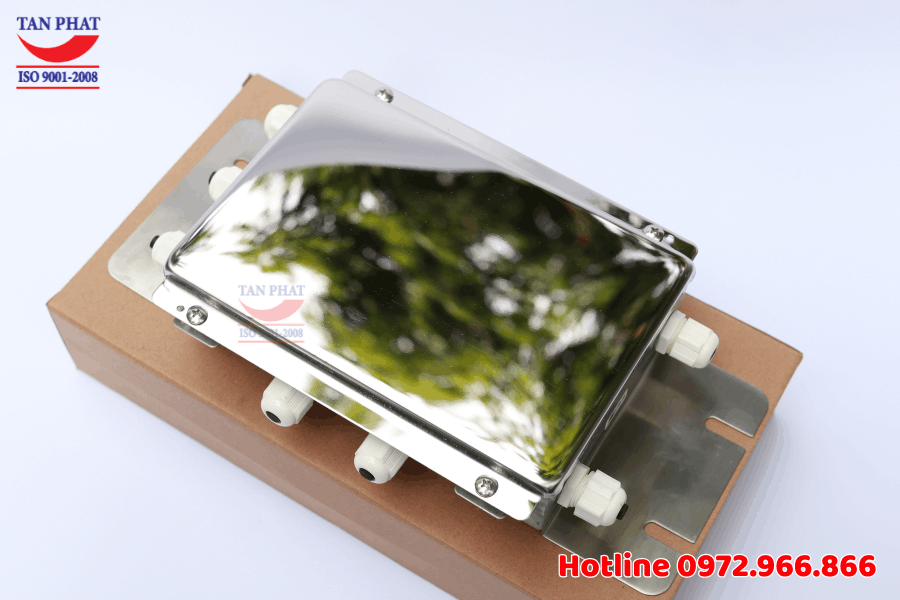

Hộp nối tín hiệu Keli gồm 8 đầu vào và 1 đầu ra analog.

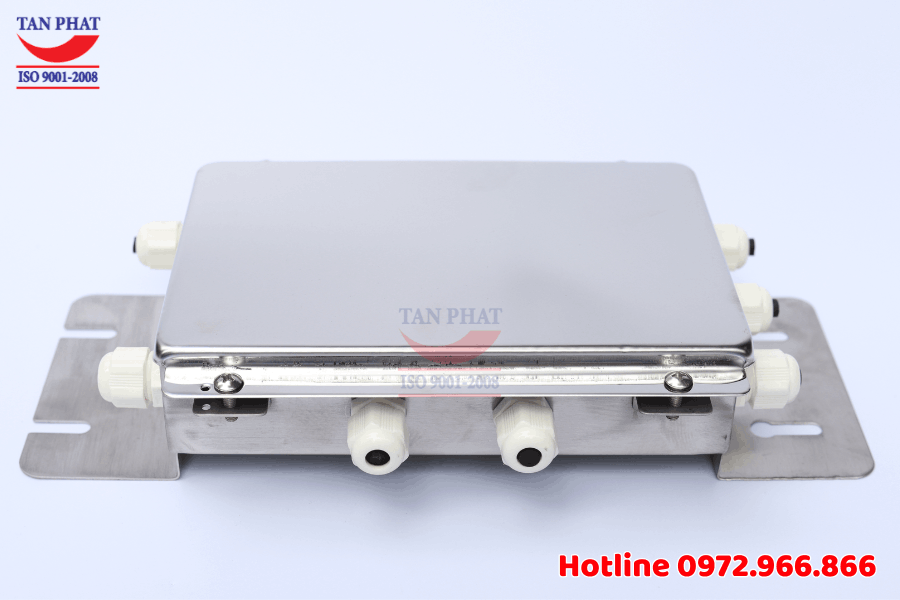

| Model | JXHG05-8-S |
| Tín hiệu | Analog mV/V |
| Chức năng chính | Kết nối 8 loadcell analog |
| Kích thước (DxRxC) | 220x160x45 (mm) |
| Chất liệu vỏ | Inox 304 chống gỉ |
| Cấp bảo vệ | IP65 |
| Điện trở đầu ra loadcell | 340 - 1100 (Ω) |
| Điện trở đầu vào loadcell | 340 - 1100 (Ω) |
| Nguồn điện áp cấp (tối ưu) | 5 - 15V (AC&DC) |
| Nguồn điện áp cấp lớn nhất | 20V (AC&DC) |
| Dải độ nhạy loadcell | (0.6 - 3) mV/V |
| Đường kính dây tín hiệu | (5 - 6.2)mm |
| Dải điều chỉnh của biến trở | 20 (±10)Ω |
| Dải nhiệt độ hoạt động | (-40...+85)°C |
| Phương thức căn chỉnh | Tín hiệu |
| Thương hiệu | Keli |
| Sản xuất | Trung Quốc |
| Phân phối | Tân Phát |
| Bảo hành | 12 tháng |

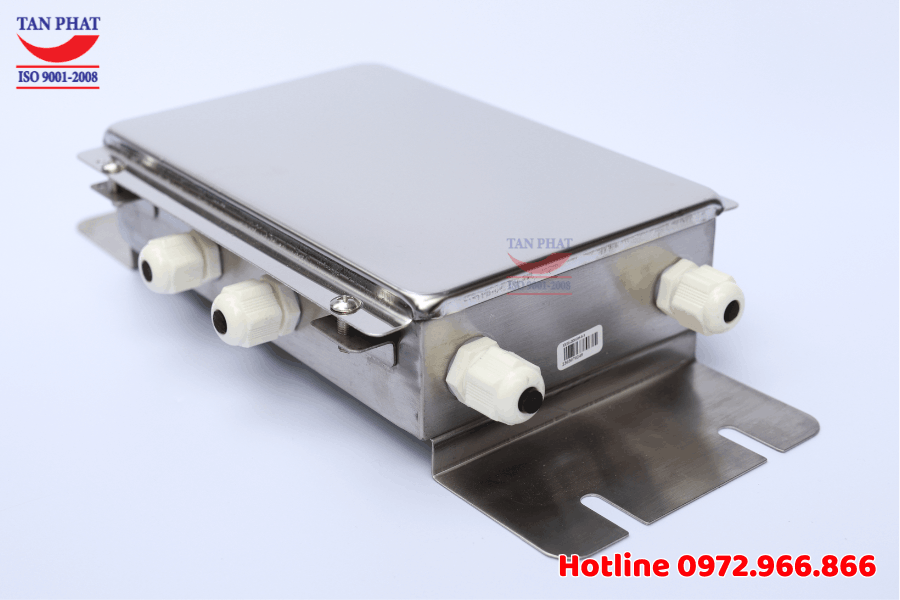

Vỏ hộp bảo vệ làm bằng inox 304 cao cấp, chống gỉ, chống nước và bụi bẩn.
Khi tải trọng tác động lên hệ thống cân, mỗi loadcell sẽ tạo ra tín hiệu điện áp mV/V tương ứng với lực tác động
- Thu nhận tín hiệu từ từng loadcell
- Cân chỉnh độ nhạy giữa các loadcell
- Cộng tín hiệu Analog thành một tín hiệu tổng
- Truyền tín hiệu đến bộ hiển thị cân hoặc PLC
Nếu quý khách hàng đang tìm kiếm bộ chỉ thị cảm biến lực 8 đầu chất lượng cao, hãy lựa chọn đơn vị cung cấp có kinh nghiệm trong lĩnh vực cân điện tử công nghiệp. Sản phẩm cần đảm bảo:
- Nguồn gốc xuất xứ rõ ràng
- Độ ổn định tín hiệu cao
- Chính sách bảo hành đầy đủ
Tan Phat Autotech.,JSC tự hào là đơn vị uy tín hàng đầu chuyên cung cấp các loại cân điện tử và thiết bị cân chính hãng với cam kết bảo hành 12 tháng, hỗ trợ đổi trả nếu do lỗi của nhà sản xuất, vận chuyển giao hàng tận nơi. Để đặt hàng hay nhận báo giá hộp nối loadcell 8 cổng Keli nhanh nhất, Quý khách vui lòng liên hệ:
