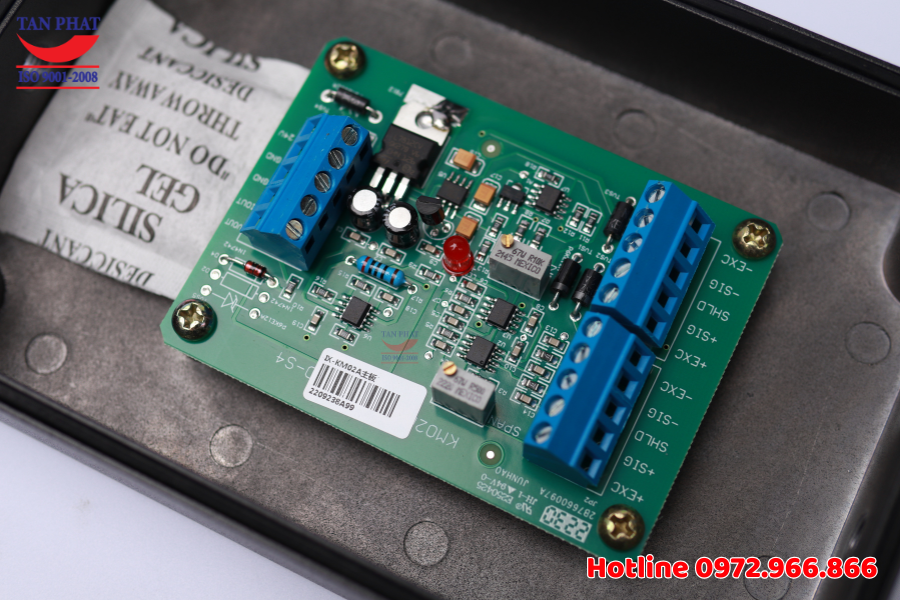

Bộ khuếch đại tín hiệu KM02 Keli

Bộ khuếch đại tín hiệu KM02 Keli là thiết bị chuyên dụng để chuyển đổi tín hiệu từ cảm biến lực (Loadcell) thành tín hiệu tiêu chuẩn công nghiệp. Sản phẩm này được thiết kế chống nhiễu tốt, sử dụng phổ biến nhất trong các hệ thông trạm trộn, nơi mà có nhiều động cơ, biến tần hoạt động.

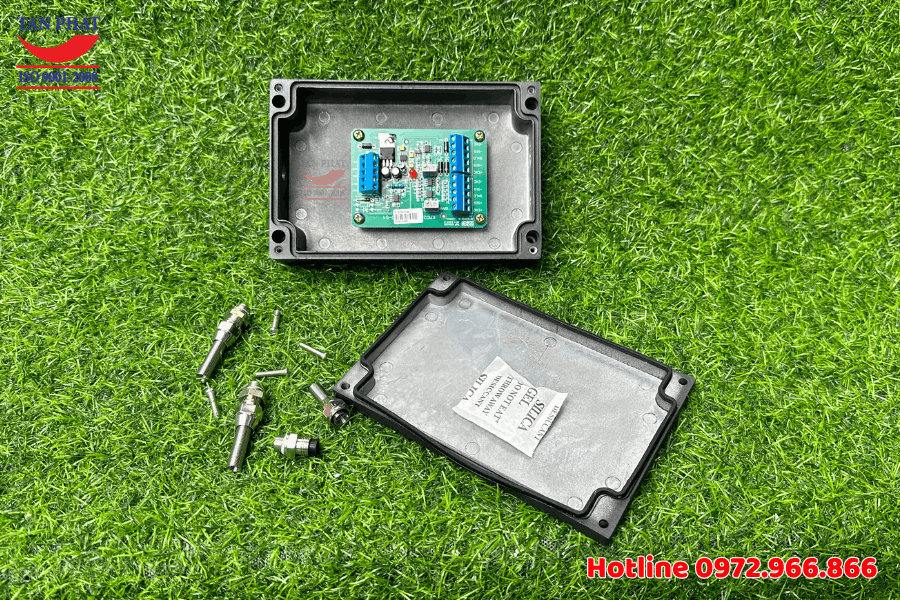

Bộ khuếch đại tín hiệu loadcell KM02A Keli.

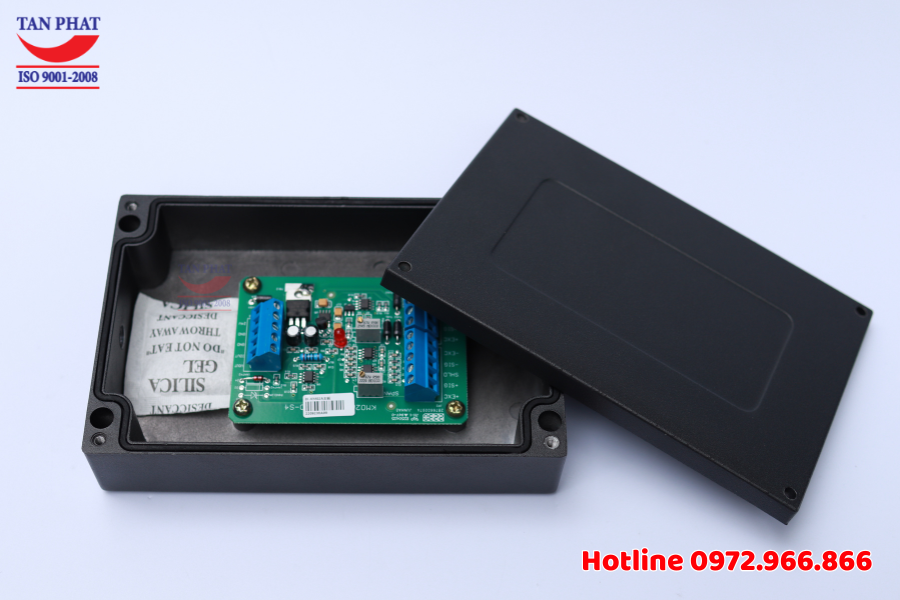

Thông số kỹ thuật của bộ chuyển đổi KM02

Ưu điểm nổi bật của bộ khuếch đại KM02A Keli

- Có thể đọc, chuẩn hóa và khuếch đại các tín hiệu loadcell.

- Chống nhiễu tốt: Với thiết kế dạng hộp nhựa bền bỉ giúp triệt tiêu nhiễu điện từ, đảm bảo tốc độ và đường truyền của tín hiệu đi xa mà không bị suy hao.

- Thiết bị có nhiều mục đích sử dụng khác nhau như: Làm đầu dò tín hiệu, đầu dò lực, đầu dò độ ẩm, đầu dò trọng lượng,...

- Chuyển đổi sang tín hiệu analog chuẩn công nghiệp, tăng độ ổn định cho hệ thống cân tự động

- Dễ dàng lắp đặt và sử dụng

Ưu điểm của bộ chuyển đổi KM02A Keli.

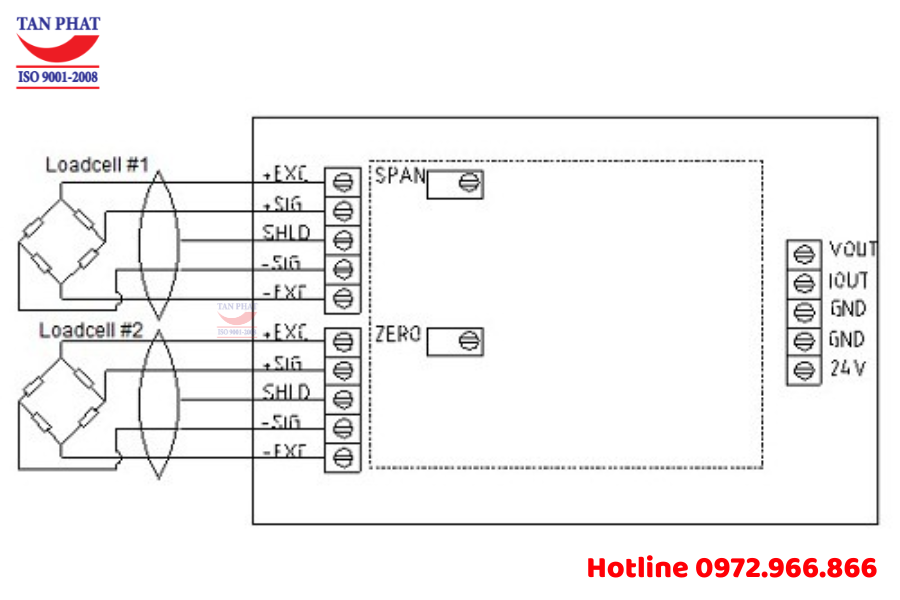

Cách đấu nối bộ khuếch đại Km02

*Đầu vào: Bộ chuyển đổi KM02 cung cấp 2 ngõ đầu vào - Dây đấu kết nối: E+, E-, Sig+, Sig-

*Đầu ra:

Cách đấu nối bộ khuếch đại KM02.

Lưu ý:

- Chỉ chọn được một đầu ra tượng tự (Analog): Kiểu dòng hoặc kiểu áp

- Phạm vi cung cấp điện cho phép của Bộ khuếch đại tín hiệu KM02A là DC15V ~ 24V, nên sử dụng 15VDC, 18VDC hoặc 24VDC. Khi nhiệt độ môi trường lên đến 60 độ C, hãy đảm bảo nguồn điện không được vượt quá 24VDC.

Cài đặt (tùy chỉnh) đầu ra cho bộ chuyển đổi KM02A

1. Tùy chỉnh đầu ra kiểu Dòng (4 ~ 20mA)

Vùng ZERO thấp nhất là khoảng 2.7mA. Khi đầy tải sẽ được giới hạn khoảng 32mA

Bước 1: Kết nối và kiểm tra cẩn thận.

Bước 2: Sử dụng thang đo vòng VOM để đo dòng điện khi cài đặt tại điểm ZERO. Điều chỉnh biến trở tại vị trí đánh dấu ZERO để tạo dòng điện hiện tại ở 4.0mA. Nếu điều chỉnh biến trở theo chiều kim đồng hồ, đầu ra hiện tại sẽ tăng lên, điều chỉnh ngược lại thì đầu ra dòng điện hiện tại sẽ giảm.

Bước 3: Đặt đầy tải hoặc một điểm tải như n%F.S lên cảm biến lực. Sau đó điều chỉnh lại biến trở về vị trí được đánh dấu SPAN để tạo dòng điện hiện tại ở 20.0mA hoặc 4+n%F.S. Cách điều chỉnh biến trở như bước trên.

Bước 4: Lặp lại bước 2, bước 3 cho đến khi kết quả đúng theo yêu cầu.

2. Tùy chỉnh đầu ra kiểu Áp (0 ~ 5V hoặc 0 ~ 10V)

Vùng ZERO đầu ra khoảng -0.3V. Khi đầy tải sẽ được giới hạn trong khoảng 10.7V

Bước 1: Kết nối và kiểm tra cẩn thận.

Bước 2: Sử dụng thang đo vòng VOM để đo dòng điện khi cài đặt tại điểm ZERO. Điều chỉnh biến trở tại điểm có đánh dấu ZERO để tạo ra điện áp là 0.0V. Nếu điều chỉnh biến trở theo chiều kim đồng hồ, điện áp đầu ra sẽ tăng lên, ngược lại thì điện áp sẽ giảm.

Bước 3: Đặt đầy tải hoặc một điểm tải n%F.S lên cảm biến. Điều chỉnh biến trở tại vị trí có đánh dấu SPAN để tạo ra điện áp ở 10.0V hoặc 10*n%V. Cách điều chỉnh biến trở như bước trên.

Bước 4: Lặp lại bước 2 và 3 cho đến khi ra kết quả đúng theo yêu cầu

CHÚ Ý:

- Sau khi điều chỉnh đầu ra cho bộ khuếch đại KM02 ở 2 mức ZERO và SPAN, nên sử dụng nhưng thứ đông lạnh như dầu đông cứng hoặc sáp để gắn các vít điều chỉnh của biến trở. Tránh rung động hoặc các lý do khác gây ảnh hưởng đến biến trở, làm sai lệch kết quả đầu ra.

- Đậy kín nắp, siết chặt ốc và các phím cắm của lỗ đấu dây để tránh bụi và nước
