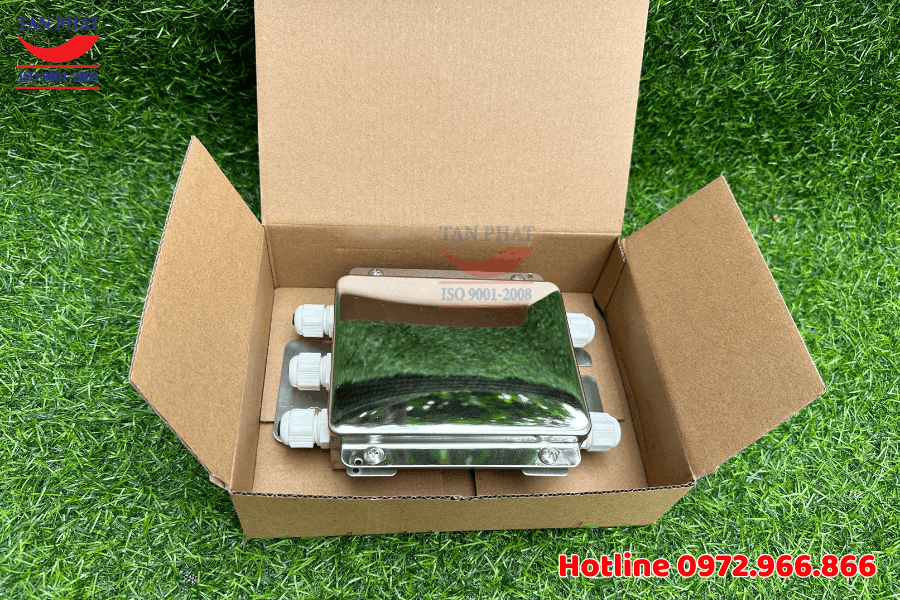

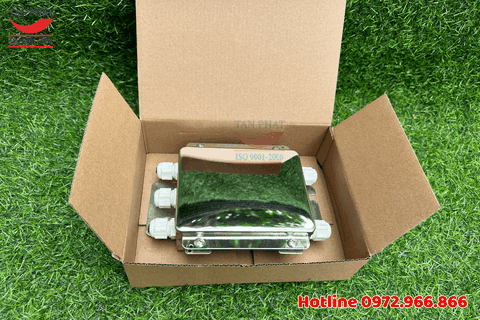

Hộp nối loadcell 4 đầu Analog là thiết bị cộng tin hiệu cho 2 - 4 loadcell trong các hệ thống cân điện tử, cân công nghiệp.
Vậy cấu tạo của nộp nối 4 cổng analog là như thế nào? Tại sao nó lại quan trọng đối với độ chính xác của cân? Hãy cùng Tan Phat Autotech.,JSC tìm hiểu chi tiết qua bài viết dưới đây.

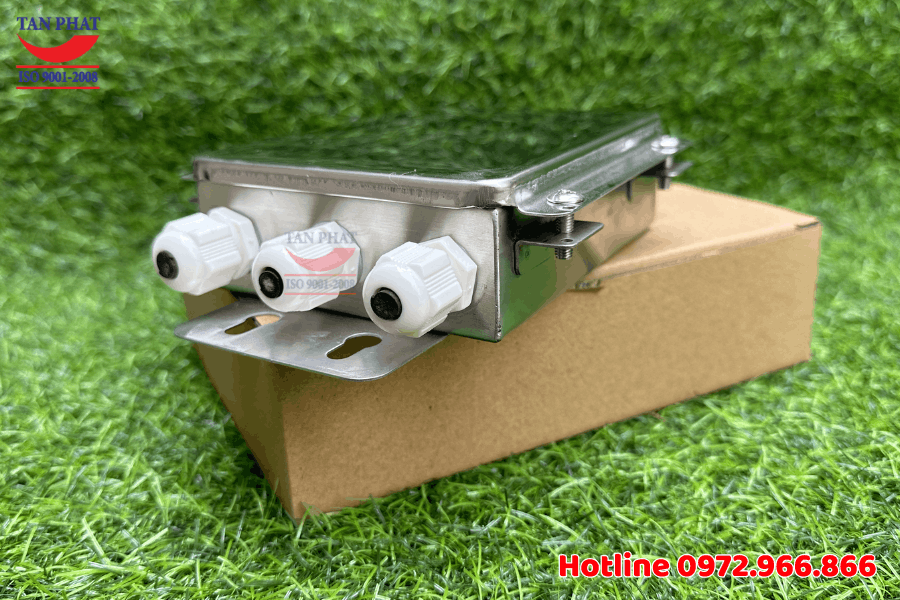

Hộp nối loadcell 4 đầu analog nhập khẩu chính hãng Keli (Trung Quốc).
| Model | JXHG03-4-S |
| Tín hiệu | Analog mV/V |
| Chức năng chính | Kết nối tín hiệu 4 loadcell |
| Kích thước | 200x135x45 (mm) |
| Chất liệu | Inox 304 |
| Cấp bảo vệ | IP65 |
| Điện trở đầu vào | 340 - 1100 (Ω) |
| Điện trở đầu ra | 340 - 1100 (Ω) |
| Nguồn điện cấp | 5 - 15V (AC&DC) |
| Nguồn điện cấp lớn nhất | 20V (AC&DC) |
| Dải độ nhạy loadcell | (0.6 - 3) mV/V |
| Đường kính dây tín hiệu | (5 - 6.2) mm |
| Dải điều chỉnh của biến trở | 20 (±10)Ω |
| Dải nhiệt độ hoạt động | (-40 - +85)°C |
| Phương thức căn chỉnh | Tín hiệu |
| Kiểu đấu dây | 4 dây - 6 dây |
| Thương hiệu | Keli |
| Sản xuất | Trung Quốc |
| Cung cấp | Tân Phát |
| Bảo hành | 12 tháng |

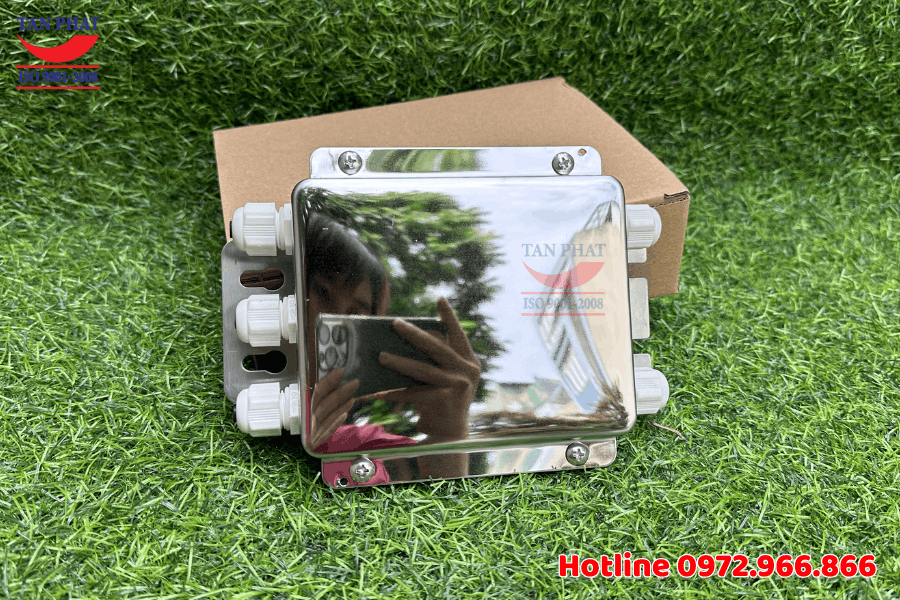

Bộ cộng tín hiệu với 4 đầu vào và 1 đầu ra, nhận kết nối từ 2 đến 4 loadcell.
Một hộp nối tín hiệu thông thường bao gồm những bộ phận sau:
- Vỏ bảo vệ: Thường được làm bằng inox 304 chống oxi hóa. Đạt tiêu chuẩn chống nước, chống bụi IP65 hoạt động tốt trong môi trường công nghiệp khắc nghiệt
- Bo mạch chính: Chứa các cầu đấu dây để kết nối dây tín hiệu từ loadcell vào và dây ra đầu cân
- Biến trở tinh chỉnh góc: 04 biến trở tương ứng với 04 cổng loadcell, giúp hiệu chỉnh độ lệch góc của bàn cân
- Ốc siết cáp: Giúp cố định dây cáp tín hiệu, ngăn chặn nước và độ ẩm xâm nhập vào bên trong bo mạch

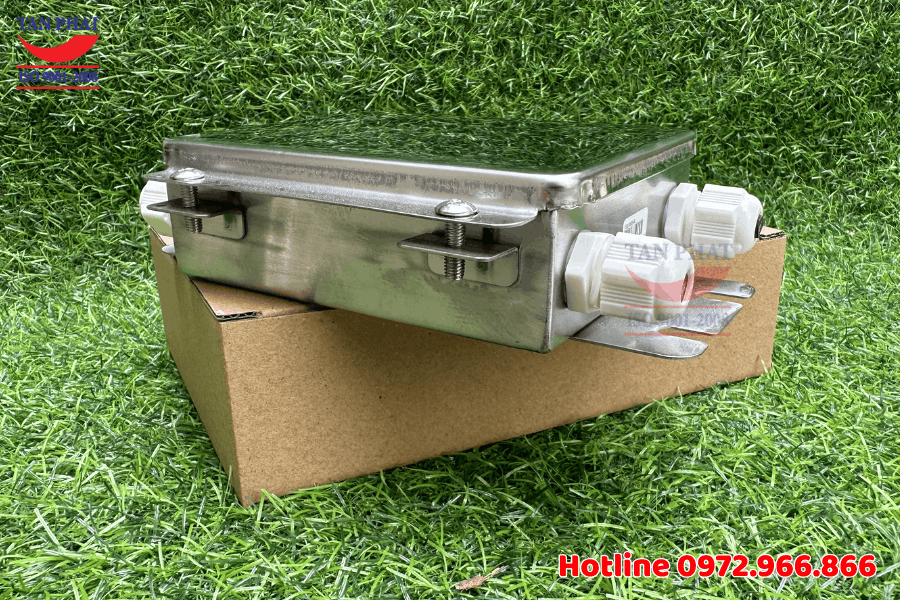

Vỏ ngoài bằng Inox 304, thiết kế nhỏ gọn dễ lắp đặt và sử dụng.
Dưới đây là sơ đồ số lượng dây kết nối tiêu chuẩn từ 4 - 6 phổ biến nhất:
- Nguồn Dương: EXC+
- Nguồn Âm: EXC-
- Dương tín hiệu: SIG+
- Âm tín hiệu: SIG-
- Bù nguồn dương: SEN+
- Bù nguồn âm: SEN-
- Chống nhiễu: SHIELD
*Lưu ý: Sau khi đấu nối cần kiểm tra lại các mỗi hàn, kiểm tra nguồn điện cấp và tín hiệu của từng loadcell.
Công ty Cổ phần Công nghệ Tự động Tân Phát chúng tôi tự hào là đơn vị với gần 20 năm hoạt động ngành sản xuất và nhập khẩu các sản phẩm thiết bị cân điện tử, cân công nghiệp, đặc biệt là các loại hộp nối tín hiệu loadcell 4 cổng, 6 cổng, 8 cổng, 10 cổng chính hãng Keli, phục vụ quý khách hàng.
- Sản phẩm có đầy đủ giấy tờ CO/CQ
- Bảo hành đến 12 tháng
- Giao hàng nhanh chóng trên toàn quốc
Quý khách có nhu cầu đặt mua hàng hay cần tư vấn kỹ thuật xin vui lòng liên hệ 0972.966.866
