Sàn nâng thủy lực - Hydraulic Dock Leveler

Sàn nâng thủy lực (Dock Leveler) là thiết bị giúp kết nối độ cao giữa sàn kho và thùng xe tải, xe container, tạo mặt phẳng an toàn cho xe nâng bốc xếp hàng hóa nhanh chóng, hiệu quả và an toàn. Thiết bị nâng hạ dock leveler được sử dụng phổ biến, rộng rãi trong hệ thống kho vận, nhà máy, đặc biệt là trong ngành logistics.

Công ty CPCN Tự động Tân Phát hiện đang cung cấp các loại sàn nâng thủy lực với nhiều cấu hình và kích thước khác nhau phù hợp với nhu cầu sử dụng của nhiều doanh nghiệp. Liên hệ nhanh qua hotline 0972.966.866 hoạt động 24/7 để nhận tư vấn và báo giá nhanh nhất.

DANH MỤC CHÍNH

I/ TỔNG QUAN VỀ SÀN NÂNG THỦY LỰC (DOCK LEVELER)

Sàn nâng thủy lực là thiết bị nâng hạ sử dụng hệ thống xy lanh thủy lực để điều chỉnh độ cao linh hoạt, phù hợp với nhiều loại xe tải và xe container khác nhau. Dock Leveler thường được lắp âm sàn dưới hố pit giúp xe nâng di chuyển liền mạch từ kho lên xe hàng và ngược lại.

Sàn nâng thủy lực còn có các tên gọi khác như: Sàn nâng hạ thủy lực, sàn nâng hàng, Dock nâng hàng, sàn nâng cơ khí, ...

Dock leveler có đa dạng các loại kích thước từ vừa đến lớn tương ứng với độ chịu tải rộng từ 6 tấn đến 15 tấn, hoạt động thông qua hệ thống bơm thủy lực và xy lanh cùng với bộ điều khiển cầm tay và các nút bấm lắp đặt trong tủ điện.

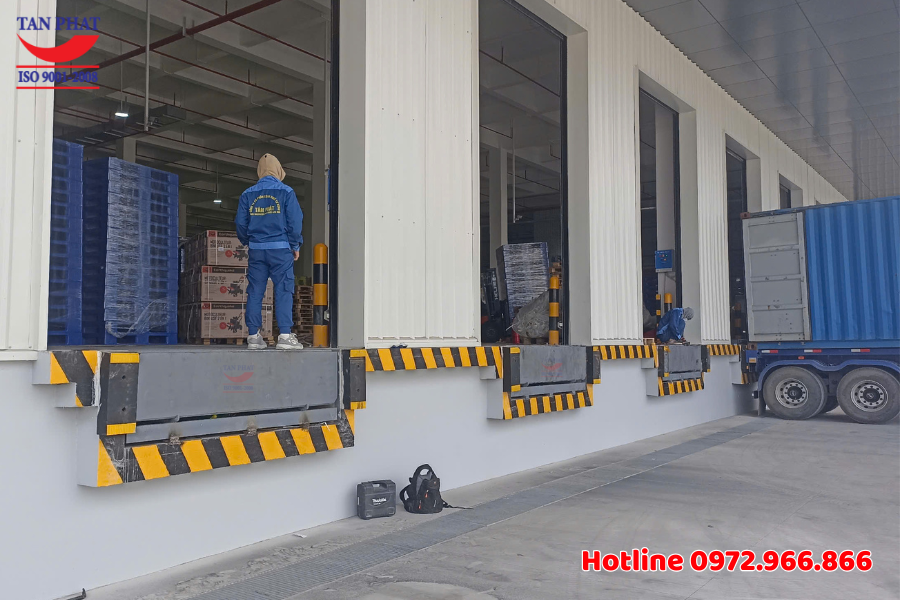

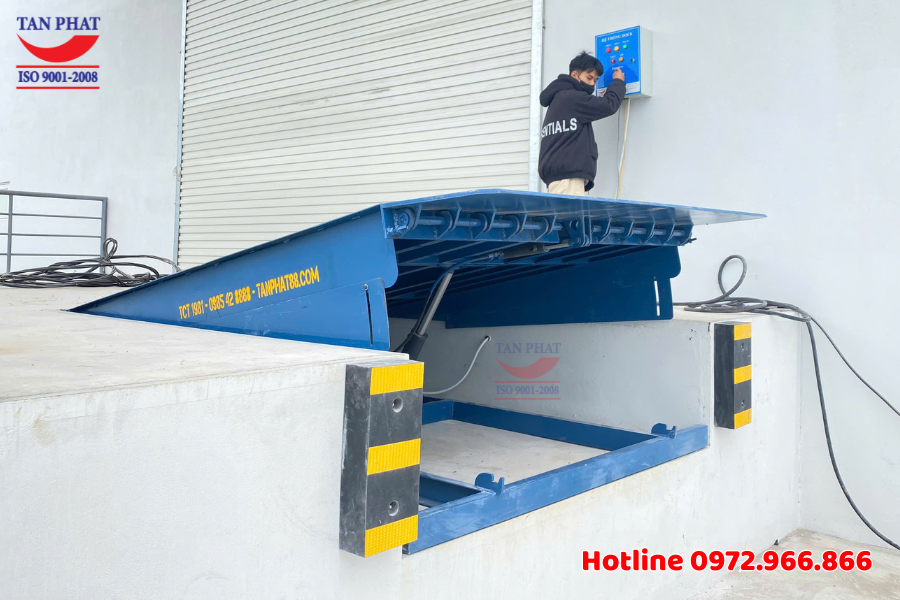

Dock Leveler Tân Phát sản xuất và lắp đặt tại Chương Mỹ, Hà Nội.

II/ LỢI ÍCH CỦA VIỆC SỬ DỤNG SÀN NÂNG HẠ THỦY LỰC

Việc đầu tư Dock Leveler thủy lực mang lại nhiều lợi ích thiết thực cho doanh nghiệp như:

- Gia tăng năng suất bốc xếp hàng hóa: Xe nâng di chuyển nhanh, liên tục, không bị gián đoạn do chênh lệch độ cao giữa thùng xe và sàn kho xưởng.

- Đảm bảo an toàn lao động: Giảm nguy cơ trơn trượt xe.

- Linh hoạt cho nhiều loại xe: mỗi loại xe sẽ có kích thước chiều cao thùng khác nhau, dựa vào cơ chế dùng lực đẩy của xy lanh nên sàn nâng có thể thây đổi được độ cao phù hợp với thùng xe.

- Tiết kiệm chi phí nhân công: Giảm nhân công bốc xếp hàng hóa thủ công.

- Vận hành ổn định, nhanh chóng, không gây tiếng ồn, chịu tải lớn từ 6 - 15 tấn.

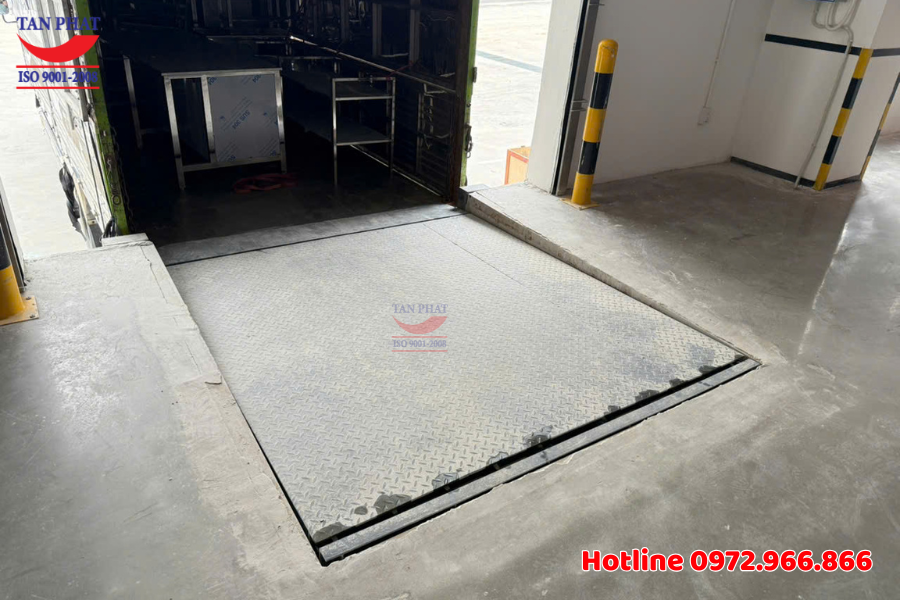

Sàn nâng hạ thủy lực kết nối sàn kho với thùng xe tải để xe nâng di chuyển hàng hóa.

III/ ĐẶC ĐIỂM CẤU TẠO CHUNG CỦA DOCK LEVELER

Một sàn nâng thủy lực (Dock Leveler) tiêu chuẩn bao gồm những bộ phận chính sau: Hố móng dock + Khung cơ khí (Mặt sàn nâng, khung sườn chịu lực, tấm lip, tấm chắn 2 bên) + Hệ thống thủy lực (xy lanh thủy lực, bơm thủy lực) + Tủ điều khiển hoặc điều khiển cầm tay, Cao su giảm chấn

1. Hố móng Dock

Là hố kỹ thuật bằng bê tông cốt thép, được thiết kế âm nền nhà xưởng, theo đúng kích thước tiêu chuẩn để chứa được toàn bộ thân sàn nâng, khung cơ khí và hệ thống thủy lực, giúp mặt sàn bằng phẳng với sàn kho đảm bảo được mỹ quan và giúp sàn nâng hoạt động một cách vững chắc, an toàn. Tân Phát sẽ cung cấp bản vẽ móng để quý doanh nghiệp tiến hành thi công hố móng theo đúng thiết kế.

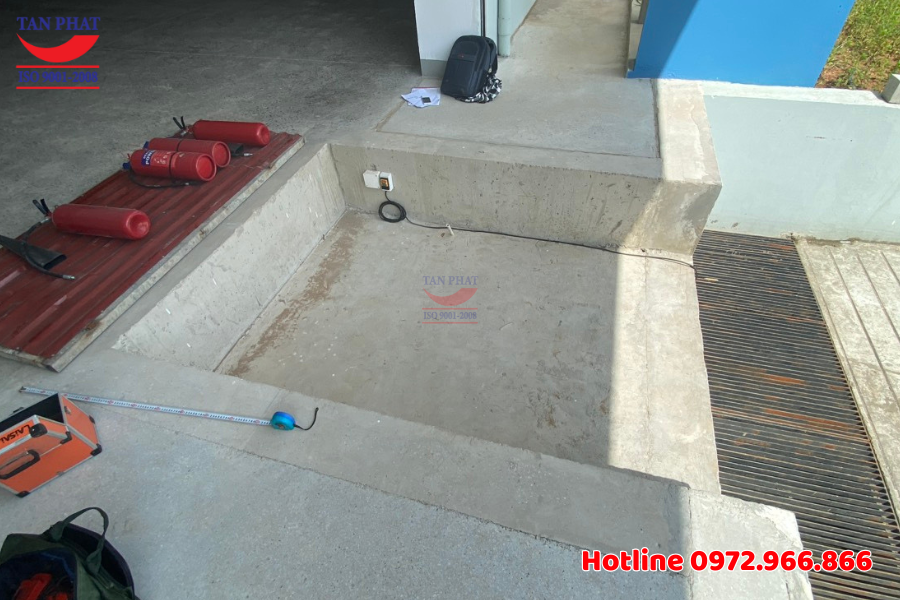

Hố pit của dock leveler được doanh nghiệp xây dựng theo bản vẽ Tân Phát cung cấp.

2. Khung cơ khí

- Mặt sàn nâng thủy lực: Đây là bộ phận tiếp xúc đầu tiên và chịu lực chính của sàn nâng, mặt sàn được gắn cố định trên khung sàn nâng được làm từ thép nhám chịu lực với độ dày từ 6 - 10mm đảm bảo độ bám chống trượt, an toàn khi vận hành, phân bổ lực đều xuống khung sườn và hố móng giúp xe nâng di chuyển êm ái, không rung lắc.

- Khung sườn chịu lực: là kết cấu thép với thiết kế dầm ngang và dầm dọc tăng cường chịu lực nằm bên dưới mặt sàn nâng, phân tán tải trọng từ xe nâng, hàng hóa và lực tác động trong quá trình mặt sàn nâng đang vận hành, ngăn cong vênh sàn nâng, rung lắc khi xe nâng hoạt động.

- Tấm lip: là tấm thép chịu lực với độ dày lên tới 14mm, chiều dài khoảng 400mm được gắn vào đầu sàn nâng. Khi vận hành, tấm lip sẽ mở ra và tỳ lên sàn xe giúp kết nối sàn nâng với thùng xe hàng. Khi không sử dụng tấm lip có thể gập gọn.

- Tấm chắn 2 bên: là bộ phận che chắn an toàn lắp đặt ở hai bên hông của dock leveler có nhiệm vụ che kín khe hở kỹ thuật giữa móng và dock, bảo vệ hệ thống thủy lực, khung sườn khỏi va đập, tránh bụi bẩn, rác lọt xuống hố. Đồng thời có tích hợp cảm biến chống kẹt ngăn chặn vật thể lạ lọt vào hố khi thiết bị đang hoạt động.

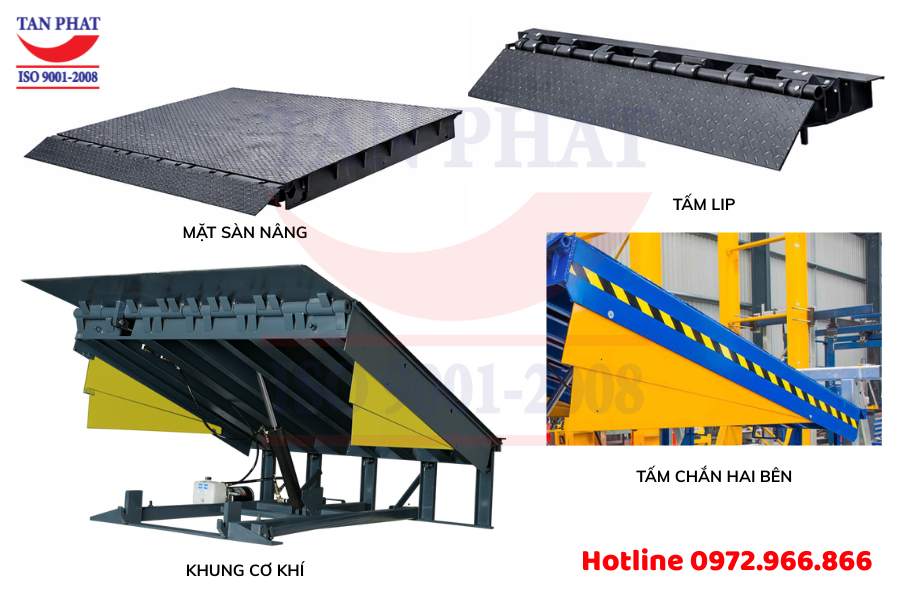

Cấu tạo chi tiết khung cơ khí sàn nâng thủy lực.

3. Hệ thống thủy lực

Hệ thống thủy lực của dock leveler là tập hợp các thiết bị sử dụng áp suất dầu thủy lực để nâng - hạ mặt sàn và tấm lip, giúp sàn nâng kết nối an toàn giữa nền kho và thùng xe trong quá trình bốc xếp hàng hóa.

Một hệ thống thủy lực tiêu chuẩn của sàn nâng bao gồm các bộ phận chính sau:

- Xy lanh thủy lực: Là bộ phận tạo lực nâng chính cho mặt sàn

- Xy lanh thủy lực điều khiển tấm lip: Điều khiển đóng mở tấm lip sao cho tiếp xúc với sàn xe, mở đúng góc, bám chắc ko trượt khi xe nâng di chuyển.

- Bộ nguồn thủy lực bao gồm: Động cơ điện + Bơm thủy lực + Thùng dầu + Van điều khiển.

- Đường ống và các khớp nối.

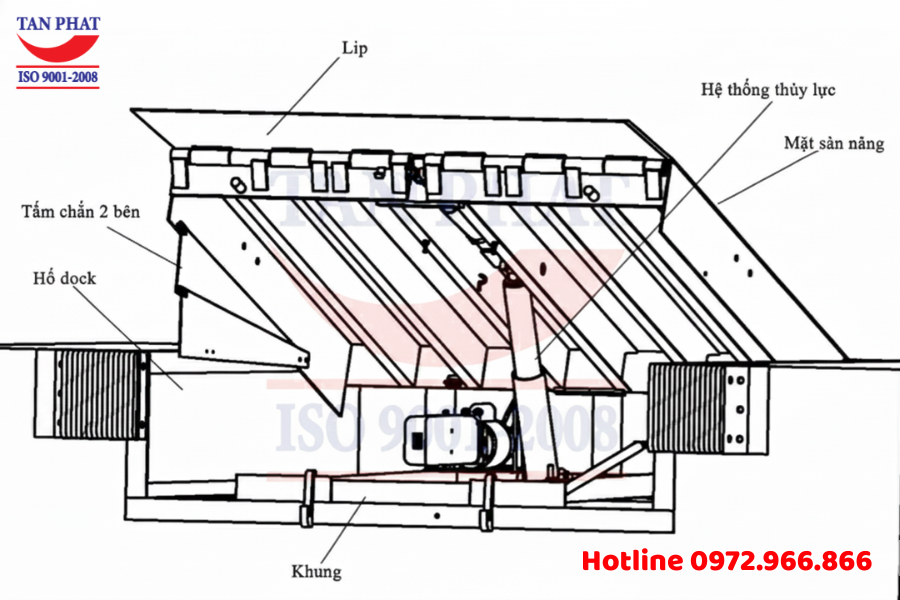

Bản vẽ cơ khí chi tiết sàn nâng thủy lực.

4. Hệ thống điều khiển

- là tổ hợp các thiết bị điện - điều khiển cho phép người vận hành nâng, hạ và cố định mặt sàn nâng một cách an toàn. Đây là bộ phận kết nối giữa người vận hành và hệ thống thủy lực, đảm bảo dock hoạt động đúng quy trình, an toàn. Hệ thống điều khiển bao gồm: Tủ điều khiển và các nút bấm điều khiển.

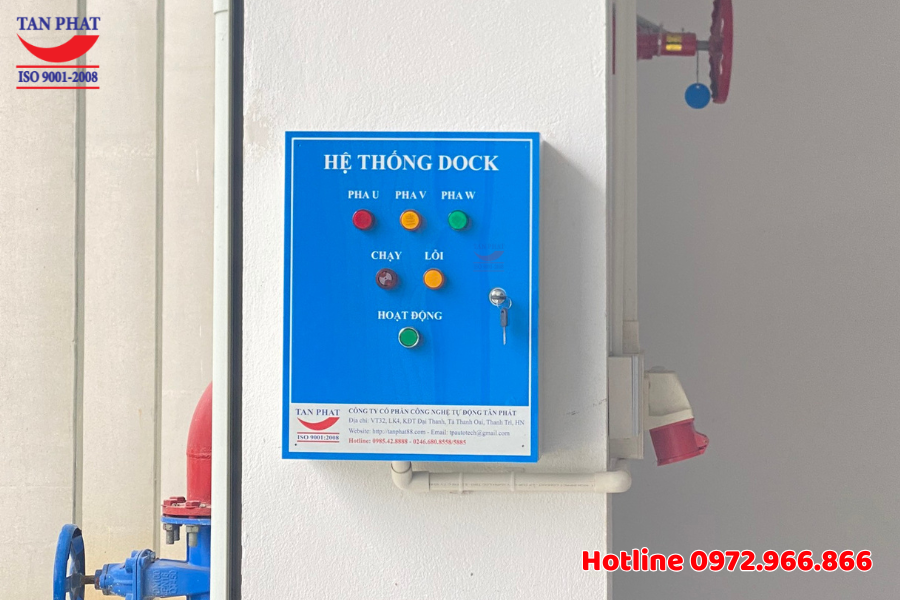

Hệ thống tủ điều khiển dock leveler.

IV/ THÔNG SỐ KỸ THUẬT CƠ BẢN CỦA SÀN NÂNG THỦY LỰC

Dưới đây là bảng thống kỹ thuật của dock leveler để quý doanh nghiệp và khách hàng có thể tham khảo:

V/ CÁC LOẠI SÀN NÂNG PHỔ BIẾN HIỆN NAY

Trong thực tế, mỗi kho bãi, kho xưởng, nhà máy sẽ có những điều kiện mặt bằng, tải trọng hàng hóa và tần suất làm việc khác nhau, vì vậy, sàn nâng thủy lực được thiết kế với nhiều loại, nhiều cấu hình nhằm đáp ứng tối ưu từng nhu cầu sử dụng. Dưới đây, Tân Phát xin giới thiệu đến quý doanh nghiệp những loại dock leveler phổ biến hiện nay mà chúng tôi cung cấp ra thị trường:

1. Phân loại theo tải trọng

- Dock leveler 6 tấn

- Dock leveler 8 tấn

- Dock leveler 10 tấn

- Dock leveler 12 tấn

- Dock leveler 15 tấn

2. Phân loại theo xy lanh thủy lực

a. Sàn nâng sử dụng xy lanh đơn : là loại dock sử dụng 1 xy lanh duy nhất nâng hạ toàn bộ mặt dock và 1 xy lanh phụ để nâng hạ tấm lip.

b. Sàn nâng sử dụng xy lanh kép: Với cơ chế hoạt động của xy lanh tương tự như loại dock dùng xy lanh đơn nhưng loại này lại sử dụng 2 xy lanh để nâng hạ toàn bộ mặt dock.

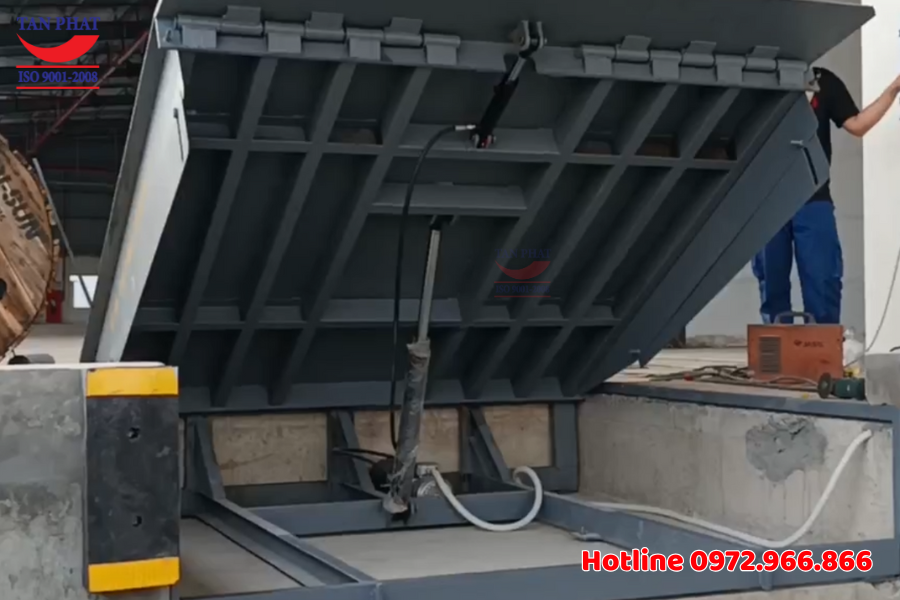

Sàn nâng thủy lực sử dụng xy lanh đơn.

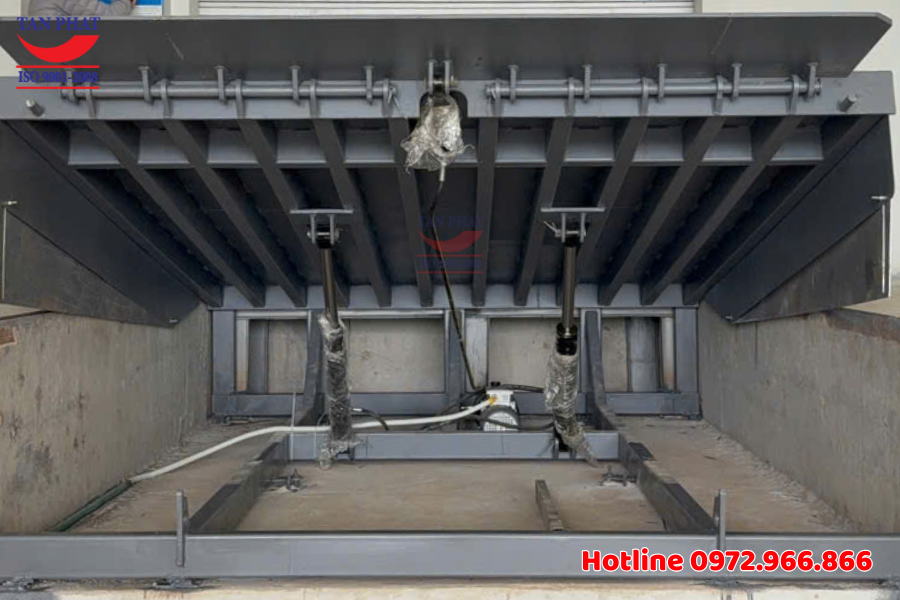

Sàn nâng thủy lực sử dụng xy lanh kép.

3. Phân loại theo kiểu lắp đặt

a. Dock leveler lắp đặt có hố pit

- Là loại dock được lắp âm hoàn toàn vào hố móng bê tông đã được thi công sẵn tại khu vực sàn cửa kho. Khi không hoạt động, mặt sàn nâng bằng phẳng với nền kho, mang tính thẩm mỹ cao, tối ưu được không gian bốc xếp hàng hóa, phù hợp cho những kho hàng vận hành liên tục, tần suất cao.

b. Dock leveler lắp đặt không hố pit

- Loại dock này không cần đào hố âm nền, thường được lắp đặt theo dạng gắn cố định hoặc không cố định, có thể di chuyển đến vị trí mép sàn, khu vực cửa nhà xưởng để bốc dỡ hàng hóa. Dạng lắp đặt này không mất chi phí làm hố móng, không ảnh hưởng đến mặt bằng nhà xưởng, lắp đặt nhanh chóng, có thể di chuyển đến vị trí khác khi cần thiết hoặc không sử dụng tới.

Sàn nâng thủy lực không hố pit kích thước 2000x1800x1050mm

VI/ BÁO GIÁ SÀN NÂNG THỦY LỰC CHI TIẾT

Công ty CPCN Tự động Tân Phát là đơn vị thiết kế, trực tiếp sản xuất và phân phối sản phẩm sàn nâng thủy lực ra thị trường nên sẽ có mức giá vô cùng cạnh tranh, luôn là giá tốt nhất tại xưởng, dao động trong khoảng từ 40.000.000 VNĐ đến 70.000.000 VNĐ. Báo giá cụ thể của một sản phẩm còn phụ thuộc vào nhiều yếu tố khác nhau như: Tải trọng thiết kế + Kích thước dock + Cách lắp đặt (đào hố móng hay không cần hố) + Cấu hình hệ thống thủy lực + Giá sắt từng thời điểm.

VII/ ĐƠN VỊ CUNG CẤP DOCK LEVELER UY TÍN, GIÁ TỐT, CHẤT LƯỢNG CAO TẠI HÀ NỘI

Dock Leveler do Tân Phát trực tiếp thiết kế và sản xuất theo nhu cầu sử dụng của doanh nghiệp với chất lượng uy tín hàng đầu, khung sườn chịu lực bền bỉ, phù hợp với tải trọng từ 6 tấn đến 15 tấn. Chúng tôi cam kết giá Dock leveler cạnh tranh, tư vấn đúng nhu cầu, thi công nhanh chóng và bảo hành dài hạn, giúp doanh nghiệp tối ưu chi phí đầu tư, nâng cao hiệu quả bốc xếp hàng hóa.

Quý khách hàng đang có nhu cầu tìm hiểu, cần tư vấn những giải pháp nâng hạ tối ưu nhất hãy liên hệ ngay tới hotline 0972.966.866 để nhận được hỗ trợ nhanh và báo giá chi tiết nhất.
