HỆ THỐNG LỌC BỤI TÚI
Lọc bụi túi được sử dụng rộng rãi cho một số các ngành công nghiệp xi măng, thép, quặng,...
Nguyên lý hoạt động của lọc bụi túi:
Khí chứa bụi được quạt hút theo đường ống dẫn khí vào các buồng lọc, đi qua túi lọc ra ngoài. Theo thời gian cài đặt trước mỗi buồng sẽ được giũ túi bằng quạt thổi ngược. Các buồng lọc được giũ theo chu trình: đóng van gió chính, mở van khí thổi ngược, chạy động cơ rung đưa bụi xuống máng cào và bụi được thu hồi về qua hệ thống dẫn về kho chứa.
Kích thước túi, số lượng buồng lọc, và chu kỳ rũ bụi phụ thuộc vào lượng bụi nhiều hay ít mà có giải pháp thích hợp.
Trong mỗi buồng lọc đều có cầu thang di chuyển, dễ dàng cho quá trình lắp đặt, thao tác bảo trì,bảo dưỡng.
Phần thao tác bảo trì bảo dưỡng được thực hiện phía bề mặt sạch của túi.
Thiết bị sử dụng cho hệ lọc bụi túi:
- Phần khung cơ khí được chế tạo với khung xương bằng thép hình, và bao bởi tôn 4, tôn 6 tạo độ cứng cáp cho hệ thống buồng lọc.
- Túi lọc có các loại:
+ Túi lọc bụi chịu nước, chịu dầu.
+ Túi lọc bụi chịu nhiệt.
+ Túi lọc bụi khói.
+ Túi lọc bụi thường.
Với kích thước tùy ý theo yêu cầu.
- Động cơ sử dụng có các loại:
+ Động cơ Việt Hung.
+ Động cơ Trung Quốc.
+ Động cơ Australia.
+ Động cơ nhật cũ.
- Hệ thống đóng mở van bằng piston khí nén
- Hệ thống điện điều khiển được thiết kế độc lập với các đầu ra điều khiển on/off điều khiển tới các piston đóng mở van và tới các động cơ rung đảm bảo quá trình hoạt động liên tục hiệu quả nhất.
- Ngoài ra hệ thống lọc bụi còn được lắp đặt thêm hệ thống các can nhiệt và đồng hồ hiển thị nhiệt độ, hệ thống cảnh báo khi nhiệt độ chạm đến ngưỡng đặt trước.
Ưu Điểm
- Thích hợp với lưu lượng dòng khí lớn từ: 1,500~100,000 m3/phút).
- Tỉ lệ giao diện của màng lọc và không khí thấp.
- Thiết kế đơn giản, giảm thiểu các bộ phận không cố định.
- Dễ bảo trì, sửa chữa
- Có ngăn biệt lập thông khí tiện lợi cho việc bảo trì.
- Hiệu suất lọc có thể lên đến 99,5%.

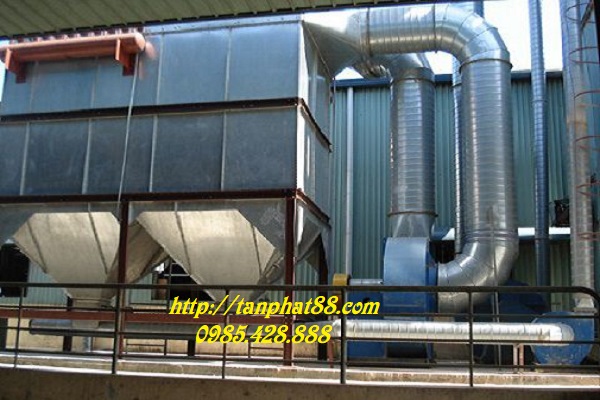

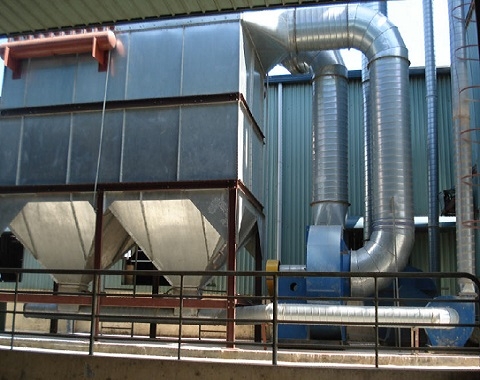

Một số hình ảnh sản xuất:
