Loadcell Keli SQB dạng thanh là dòng cảm biến lực được sản xuất bởi thương hiệu lớn hàng đầu Keli. Dòng loadcell SQB này ứng dụng rộng rãi trong các hệ thống cân công nghiệp như: Cân sàn điện tử, cân bàn điện tử, cân đóng bao,...và là một trong những sản phẩm cảm biến được nhiều khách hàng và các doanh nghiệp lớn/nhỏ tin dùng nhất hiện nay.
DANH MỤC CHÍNH
|
1. Loadcell SQB Keli có tính năng gì nổi bật? 2. Thông số kỹ thuật chi tiết loadcell SQB Keli 3. Cấu tạo cảm biến dạng thanh SQB 4. Nguyên lý hoạt động và cách đấu nối dây tín hiệu loadcell |
Tại sao giữa hàng trăm mẫu mã, cảm biến SQB của hãng Keli vẫn luôn nằm trong "top seller" ?
- Độ bền bỉ cao: Dòng loadcell này là loại cảm biến dạng thanh, được cấu tạo từ hợp kim thép chống gỉ, hàn kín theo tiêu chuẩn IP67/IP68 tăng khả năng kháng bụi, kháng nước, hoạt động tốt trong nhiều điều kiện môi trường, có khả năng chống ăn mòn và chịu được va đập tốt.
- Thiết kế thông minh:
+ Dạng thanh, nhỏ gọn giúp việc lắp đặt trở nên đơn giản.
+ Chân đế cao su xoay 360 độ có khả năng cân bằng giúp kết quả cân luôn ổn định, chống xô lệch.
- Giá thành hợp lý: So với những thương hiệu nổi tiếng khác về thiết bị cân điện tử như ở Châu Âu hay Mỹ thì cảm biến SQB của Keli cũng mang tới hiệu suất tương đương nhưng mức giá lại dễ tiếp cận hơn, phù hợp với tài chính của các doanh nghiệp nhỏ hoặc các đại lý phân phối nhỏ/lẻ.

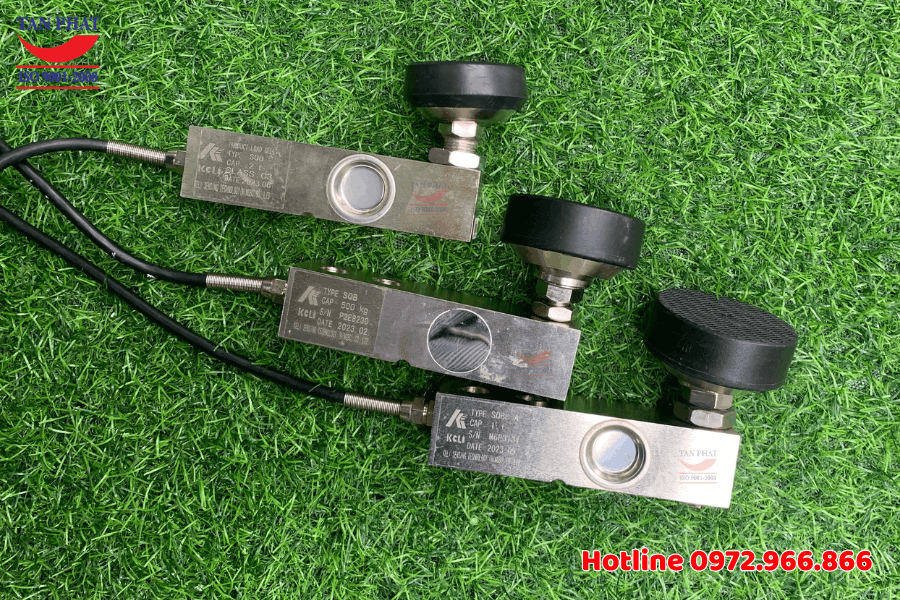

Cảm biến trọng lượng SQB do hãng Keli sản xuất.
| Model | SQB-A |
| Tải trọng tối đa | 250kg, 500kg, 1 tấn, 2 tấn, 3 tấn, 5 tấn, 10 tấn |
| Độ nhạy | 3.0 ± 0.003 mV/V (0.5~10t) |
| Cấp chính xác | C2-C5 |
| Điện trở đầu vào | 400 ± 20 Ω |
| Điện trở đầu ra | 352 ± 3 Ω |
| Điện trở cách điện | ≥ 5000 MΩ |
| Nhiệt độ hoạt động | -30˚C ~ +70˚C |
| Quá tải an toàn | 150% F.S |
| Quá tải phá hủy | 180% F.S |
| Điện áp cấp khuyến khích | 10~12V |
| Điện áp cấp tối đa | 15V DC |
| Lớp bảo vệ | IP67 (0.25~1t), IP68 (1~10t) |
| Độ dài dây cáp | 3m (0.25~2t), 4.2m (3~5t), 5m (~10t) |
| Vật liệu cấu tạo | Thép hợp kim chống gỉ |
| Sản xuất | Keli (Trung Quốc) |
| Phân phối | Tân Phát |
| Bảo hành | 12-18 tháng |

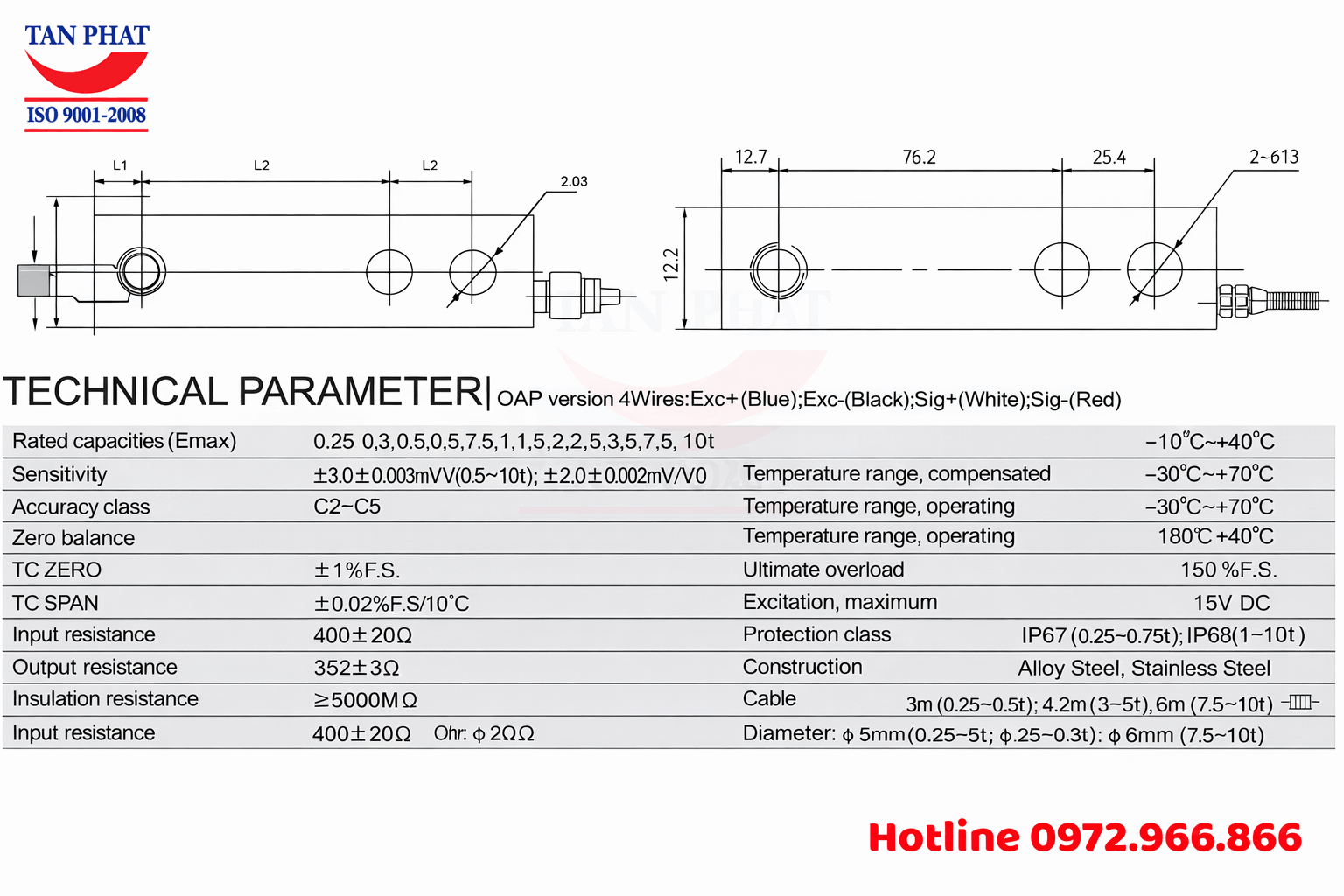

Bảng thống số kỹ thuật chi tiết loadcell SQB-A Keli.
Mặc dù nhìn bên ngoài chỉ là một khối kim loại đơn giản, nhưng bên trong loadcell SQB là một hệ thống tinh vi giúp chuyển đổi lực cơ học thành tín hiệu điện một cách chính xác với cấu tạo cơ bản như:
- Thân cảm biến là thép hợp kim hoặc thép không gỉ. Bề mặt mạ niken chống oxy hóa, chịu lực tốt
- Sử dụng lá điện trở (strain gauges) độ nhạy cao
- Sử dụng keo bảo vệ các lá điện trở khỏi độ ẩm và khói bụi, giúp sản phẩm đạt chuẩn IP67/IP68
- Lỗ cố định: Nằm ở phía đuôi thanh, để bắt vít cố định loadcell vào khung cân
- Lỗ nhận tải: Nằm ở đầu còn lại, thường có ren để lắp đặt chân cell
- Cáp tín hiệu: Dây dẫn tín hiệu thường là loại 4 lõi, vỏ bọc làm bằng nhựa PVC dai bền, bảo vệ lõi cáp

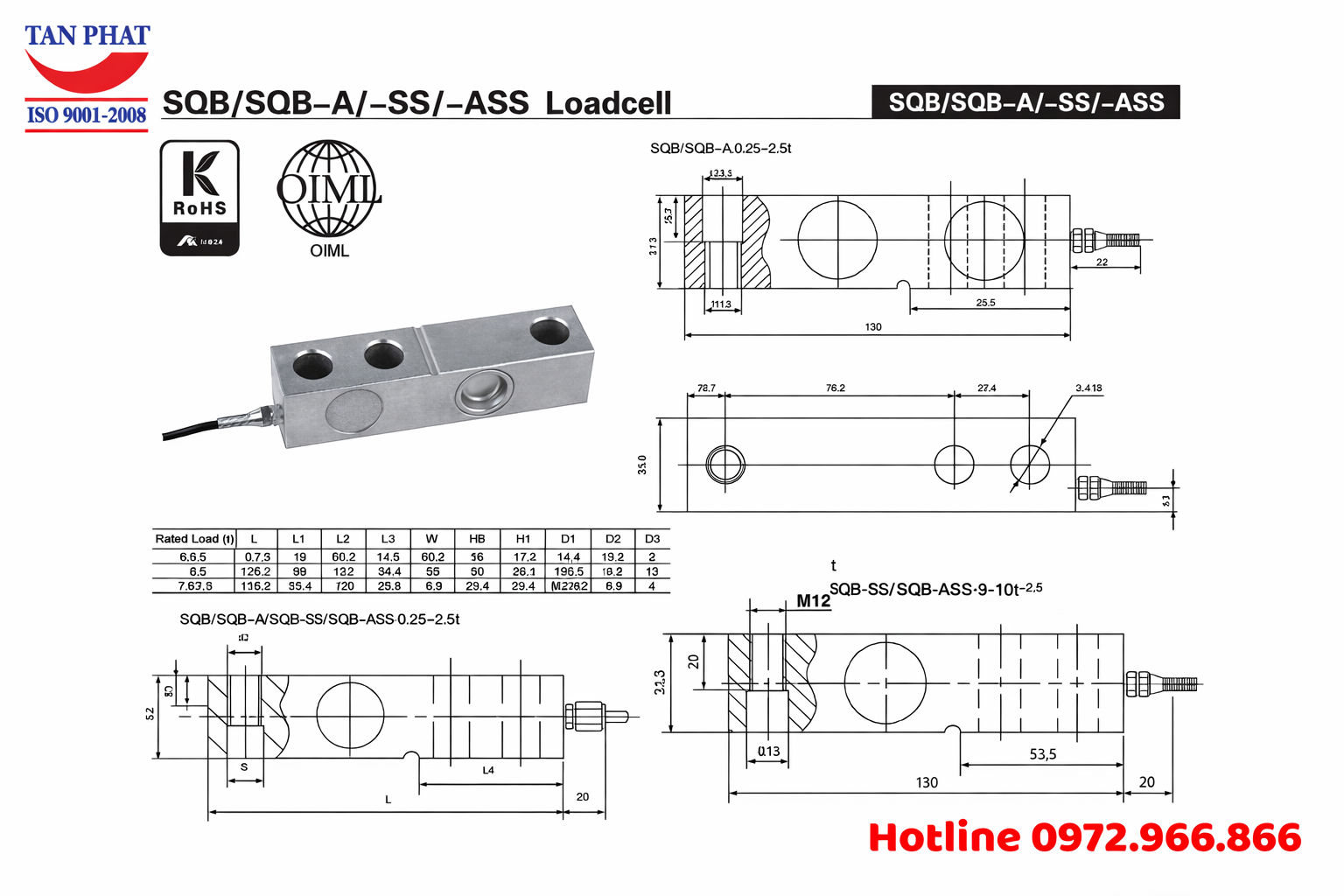

Bản vẽ cấu tạo chi tiết cảm biến lực SQB.
Cảm biến SQB hoạt động theo nguyên lý biến dạng điện trở (strain gauge):
- Khi có tải trọng tác động lên thân loadcell
- Thanh kim loại bên trong sẽ biến dạng rất nhỏ (không nhìn thấy bằng mắt thường)
- Điện trở thay đổi
- Các mạch trong loadcell chuyển đổi thành tín hiệu điện
- Tín hiệu được truyền về đầu cân (indicator) bằng dây tín hiệu để hiển thị khối lượng
Loadcell Keli SQB dạng thanh sử dụng dây tín hiệu 4 lõi + 1 sợi chống nhiễu, tương ứng với các màu như sau: Xanh dương - đen - trắng - đỏ + Tím
Cách đấu dây loadcell tương ứng vào hệ thống cân như sau:
- Dây xanh - Dương tín hiệu (EXC+)
- Dây đen - Âm tín hiệu (EXC-)
- Dây trắng - Dương nguồn (SIG+)
- Dây đỏ - Âm nguồn (SIG-)
- Dây tím - Chống nhiễu (SHIELD)

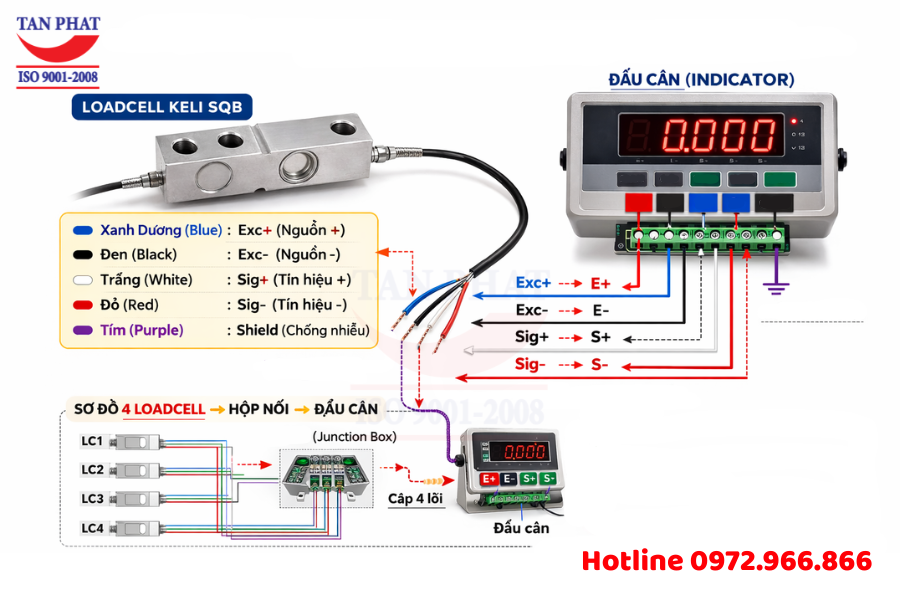

Sơ đồ đấu nối dây tín hiệu loadcell với đầu cân.
- Loadcell SQB 250kg
- Loadcell SQB 1 tấn
- Loadcell SQB 2 tấn
- Loadcell SQB 3 tấn
- Loadcell SQB 5 tấn
- Loadcell SQB 10 tấn

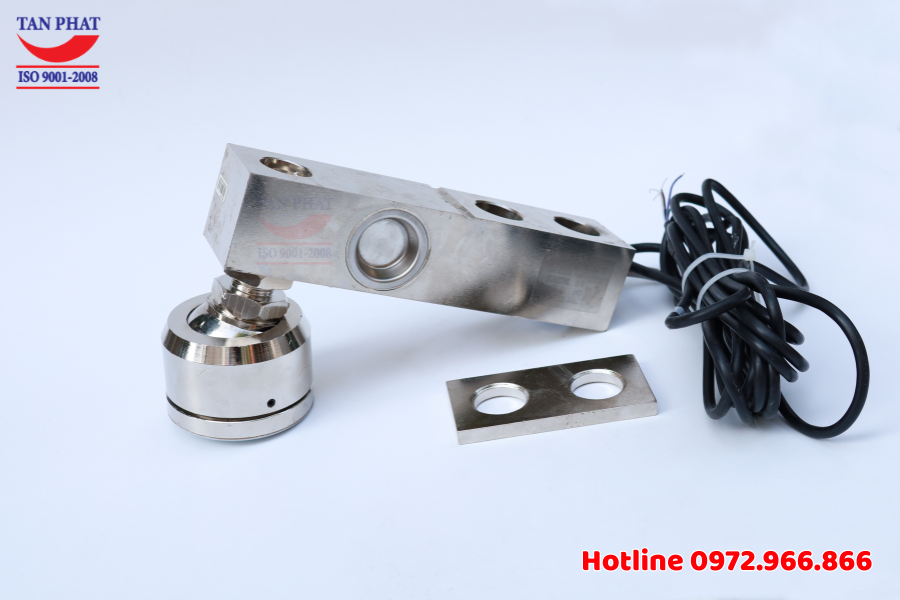

Cảm biến trọng lượng SQB 10 tấn Keli.
Cảm biến trọng lượng SQB của Keli là một trọng những loại cảm biến được sử dụng phổ biến hàng đầu trên thị trường cân điện tử hiện nay. Bởi vậy, giá thành của mã loadcell này khá mềm, dễ tiếp cận với hầu hết các doanh nghiệp lớn/nhỏ hoặc các đại lý bán lẻ.Giá bán loadcell SQB cụ thể hiện còn phụ thuộc nhu cầu thị trưởng, loại tải trọng mong muốn sử dụng và các đơn vị cung cấp khác nhau.
Tân Phát hiện đang là đối tác trực tiếp của Keli, nhập khẩu và phân phối trực tiếp đầy đủ giấy tờ chứng minh xuất xứ, CO/CQ ra thị trường không qua bên trung gian thứ 3 nên quý khách hàng có thể yên tâm về giá thành cũng như chất lượng của sản phẩm. Ngoài ra, chế độ bảo hành của hàng hóa đều rõ ràng, minh bạch. Trong 7 ngày sau khi nhận hàng, nếu phát hiện có bất kỳ lỗi sản phẩm nào của nhà sản xuất, chúng tôi sẽ thu hồi sản phẩm lỗi và gửi lại sản phẩm khác cho quý khách hàng cùng bảo hành sửa chữa lên đến 12 tháng.
