Chúng tôi Công ty Cổ Phần Công nghệ Tự động Tân Phát nhận thầu sản xuất, lắp đặt các loại hệ thống trạm trộn bê tông xi măng, với các công suất từ 30m3/h tới 150m3/h, 180m3/h. Trạm trộn bê tông các dự án lớn nhỏ khác nhau được công ty Tân Phát chế tạo trên cơ sở hợp tác toàn diện về thiết kế và hỗ trợ kỹ thuật của hãng SIMEM – ITALY. Và những công nghệ sản xuất trạm cân hàng đầu hiện nay.

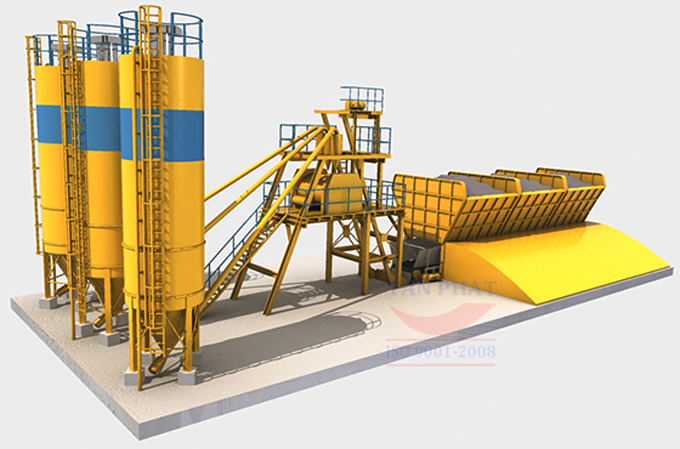

Mô hình hệ thống trạm trộn bê tông xi măng phổ biến hiện nay
Những ưu điểm chính của hệ thống trạm trộn Tân Phát
Hệ thống cân trạm trộn bê tông do Tân Phát làm chủ thầu có kết cấu phù hợp với mọi địa hình trong công trường, độ bền cao, các chức năng điều khiển dễ dàng sử dụng, giá cả sản phẩm cạnh tranh, đạt hiệu quả cao trong việc trộn nguyên liệu. Các mẻ trộn bê tông có mác cao, từ đó mang tới giá trị hàng hóa cạnh tranh tốt hơn, đem lại lợi nhuận cao hơn. Hệ thống điều khiển đơn giản dễ vận hành, thay thế trong quá trình sủa dụng và bảo dưỡng.

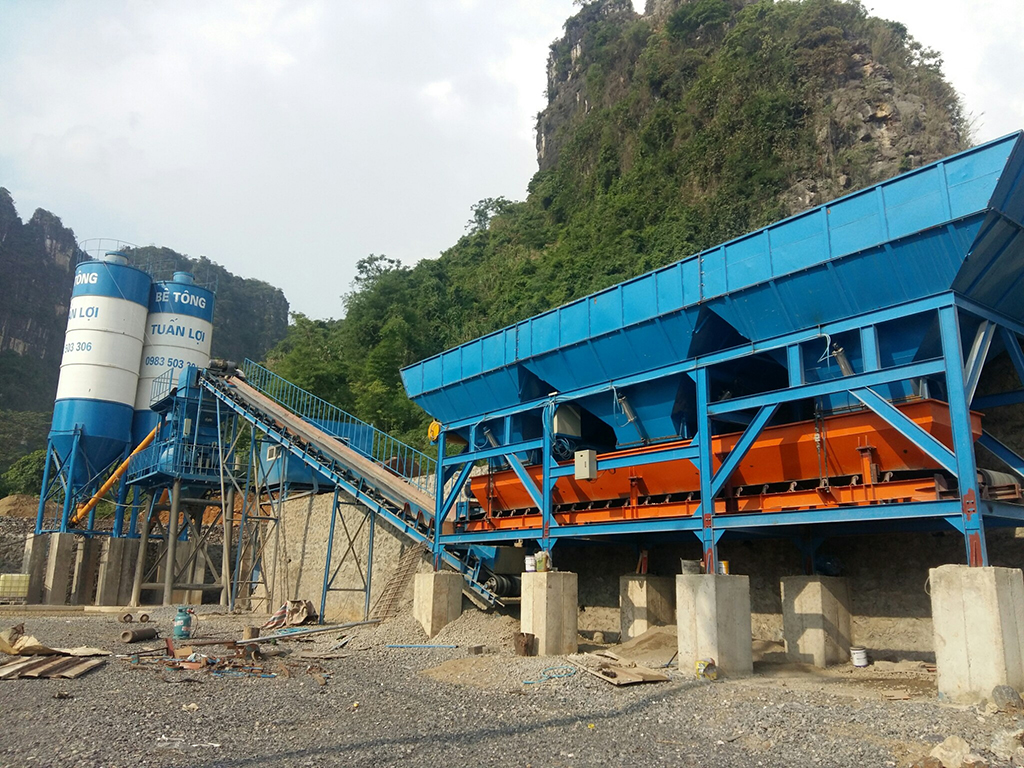

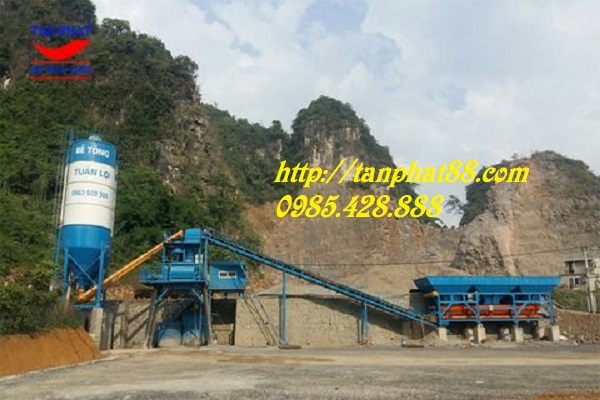

Trạm trộn bê tông 90m3/h tại tỉnh Hòa Bình
Thông số kỹ thuật chi tiết của trạm trộn do Tân Phát sản xuất

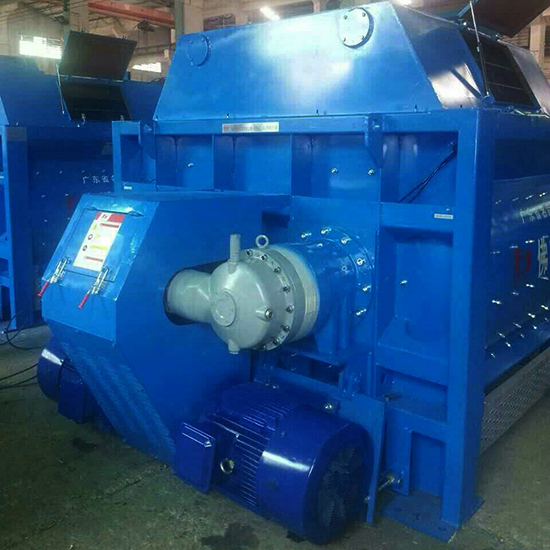

1. Máy trộn bê tông, loại JS 1000:
- Xuất xứ: Trung Quốc.
- Hàng mới 100 %; bảo hành 06 tháng.
- Kích thước tự đứng: 10460 x 3400 x 9050.
- Chiều cao xả liệu: 4M.
- Kiểu đóng mở xả liệu: Xi lanh khí nén.
- Động cơ điện liền hộp giảm tốc: CS 18.5 Kw – 380V x 02 cái.
- Động có kéo gầu liệu: 15KW – 380V.
- Động cơ bơm nước: 2.2 KW – 380V.
- Tốc độ quay của 2 trục trộn: 19.5 v/ph.
- Công suất trộn: Tối đa 60 m3/h.
- Hệ thống thang ray dẫn gầu liệu, máy nén khí, sàn thao tác, chân máy,..đi theo.
- Đầy đủ giấy chứng nhận xuất xứ và chất lượng sản phẩm (CO; CQ).

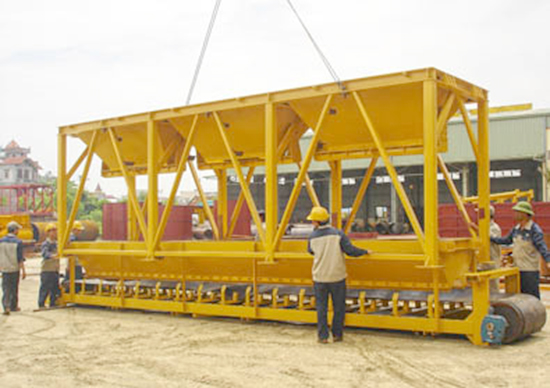

2. Phễu cấp liệu 3 ngăn: PLD 1600
- Động cơ điện chạy băng tải: Đc liền hộp số 11KW-380V: 01 cái.
- Băng tải dẫn liệu: 01 cái
- Công suất cấp liệu: 60 M3/H
- Đóng mở xả liệu: Dạng xi lanh khí nén.
- Trọng lượng cân max: 3000 kg.
- Chiều cao tiếp liệu: 3000 mm.
- Dung tích ngăn cộng dồn: 1.6 m3/1 ngăn.
- Sai số cân: < 2%
- Hàng bảo hành 01 năm.
- Xuất xứ: Việt Nam
3. Hệ thống cấp xi măng:
- Động cơ điện 3 pha: ĐC liền hộp số, cs 11KW.
- Công suất cấp xi: 35 tấn/h.
- Đường kính vít xoắn: ϕ 219 mm.
- Tốc độ trục xoắn: 209 v/ph.
- Góc xiên khi lắp vít tải: < 350.
- Hàng mới 100 %.
- Mã hiệu LSY200-9
- Xuất xứ: Trung Quốc.
- Đầy đủ CO; CQ

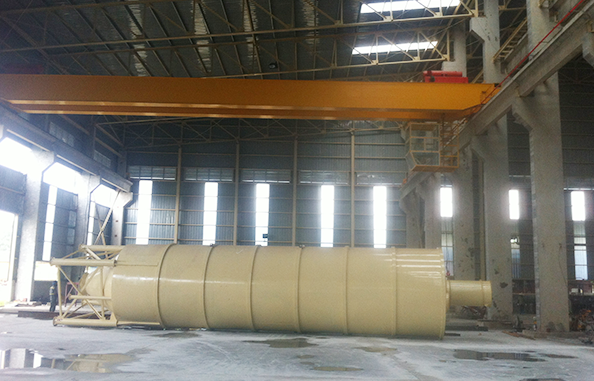

4. Si lô chứa xi măng.
- Dung tích chứa: 60 tấn.
- Đường kính si lô: 2900 mm; thân si lô làm bằng thép dày 4mm; côn đỉnh làm bằng thép dày 5mm; côn đáy làm bằng thép dày 6mm; chân hình bát giác làm bằng thép dày 8mm; cao 4m.
- Si lô đã có sẵn: túi lọc bụi, ống dẫn sục khí, ống nạp xi măng; van đóng mở xi măng; lan can và thang lên xuống.
- Hàng mới 100%.
- Xuất xứ: Việt Nam.
5. Phễu cân xi măng:
- Trọng tải cân: 300 ÷ 500 Kg/ 1 lần.
- Vị trí lắp đặt: Trên miệng máy trộn.
- Số loadcell cân: 03 cái.
- Kiểu đóng mở: Bằng khí nén.
- Hàng mới 100 %
- Xuất xứ: Việt Nam
6. Phễu cân nước:
- Trọng tải cân: ≤ 350 Kg/1 lần cân.
- Vị trí lắp đặt: Trên miệng máy trộn.
- Số loadcell cân: 01 cái.
- Gồm cả động cơ hút xả nước 2.2Kw.
- Kiểu đóng mở: Bằng khí nén.
- Hàng mới 100 %
- Xuất xứ: Việt Nam

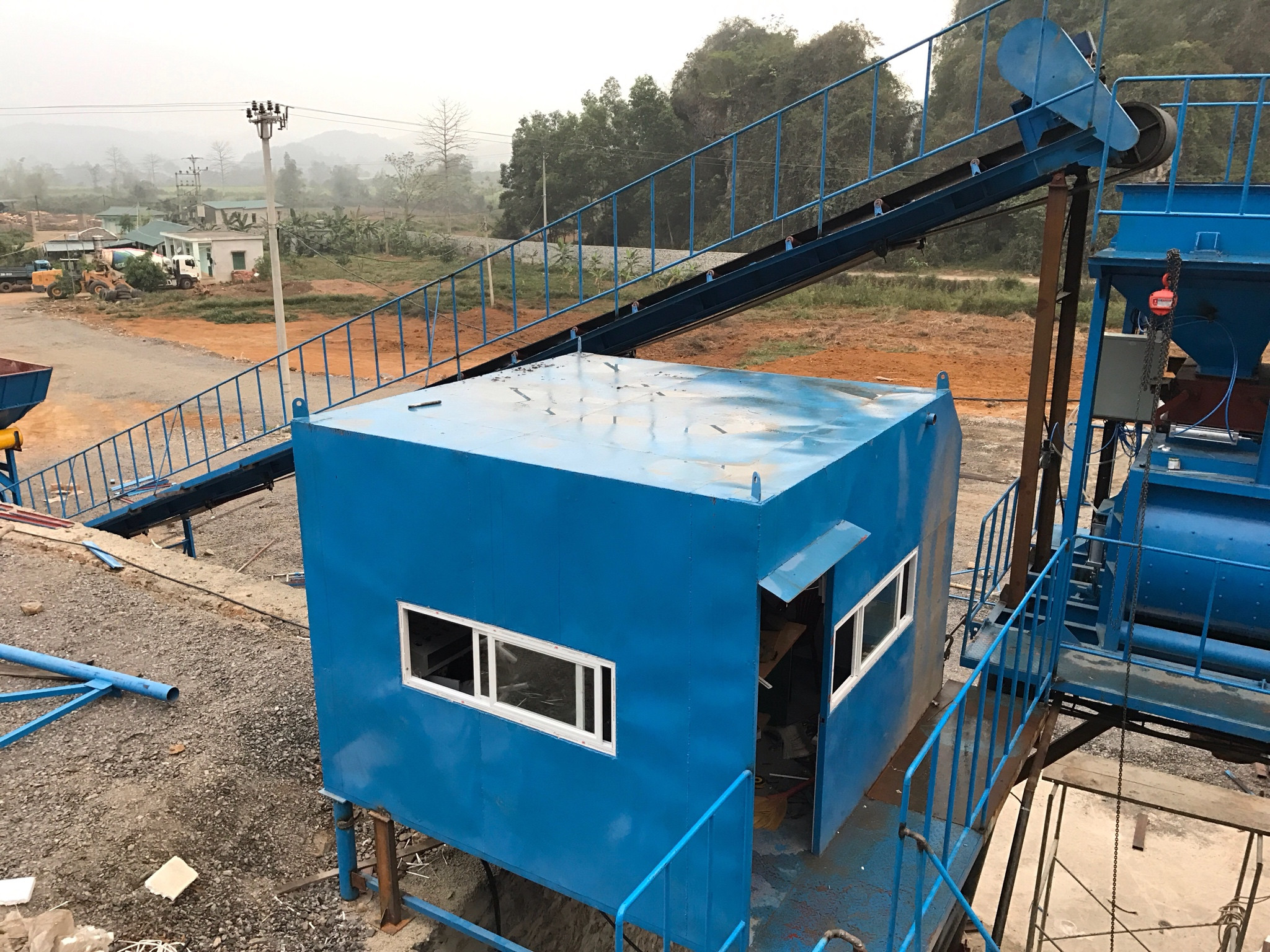

7. Cabin điều khiển:
- Kích thước: DXRxC: 2600x2200 x 2800
-Có xốp cách âm, cách nhiệt, chống nóng, vách nhựa, cửa kính.
- Chưa bao gồm lắp đặt điều hòa, quạt,..
- Xuất xứ: Việt Nam
- Hàng mới 100%.

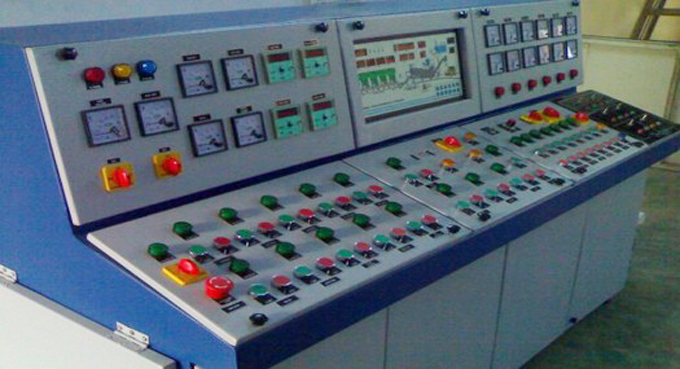

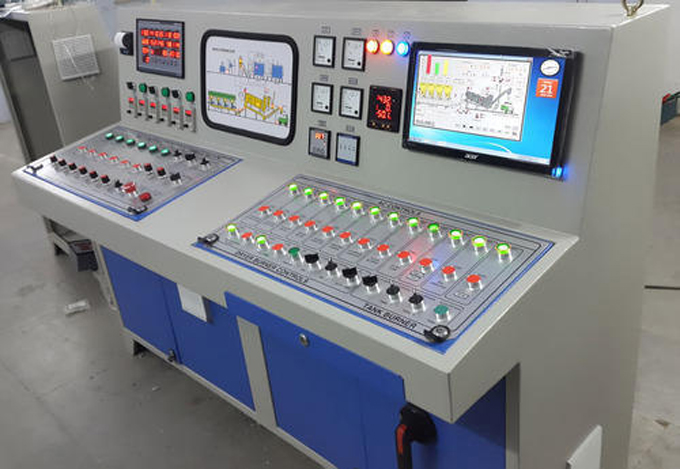

8. Hệ thống điều khiển tự động.
-Thiết bị đóng cắt: Áp tô mát, công tắc tơ, rơ le nhiệt, rơ le trung gian,… của hãng LS – Korea.
- Thiết bị điều khiển chính: Bộ điều khiển lập trình PLC dòng S7-200 của Siemens, kết nối hệ thống máy tính điều khiển và màn hình hiển thị, giám sát điều khiển HMI.
- Đầu cân hiển thị chính xác khối lượng hãng Keli Trung Quốc.
- Phần mềm điều khiển: Do công ty Tân Phát autotech cung cấp.
- Các thiết bị có xuất xứ và chứng nhận chất lượng đầy đủ.
9. Hệ thống dây, cáp điện các loại:
-Dùng để đấu nối giữa các thiết bị: Máy trộn, phễu cập liệu, tủ điện, … (Không bao gồm dây, cáp điện cấp nguồn đến chân trạm trộn.)
- Xuất xứ: Việt Nam
Trên đây là một số thông tin sơ qua về hệ thống trạm cân điện tử dùng trong trạm cân bê tông do Tân Phát làm chủ thầu và thi công. Chúng tôi xin giới thiệu qua một chút để khách hàng có thể nắm được phần nào giúp, giúp cho quý khác hiểu hơn về cân bê tông và hệ thống vận hành trạm. Quý khách có nhu cầu cần được tư vấn và lắp đạt hệ thống cân trạm trộng bê tông xin hãy vui lòng liên hệ về số máy hotline trên đây của chúng tôi.
